金属屋面（如彩钢瓦）防水常陷入“越修越漏” 的困境，核心问题集中在材料选错、工艺做错两大方面。本文从实战角度出发，拆解聚脲防水的关键要点，帮你避开常见陷阱，确保防水效果长效可靠。
一、材料选型：选对聚脲是防水成功的一半
金属屋面长期面临变形、温差、锈蚀三大挑战，普通防水材料难以适配，必须针对性选择聚脲及配套材料。
1、优先选高弹性聚脲，拒绝刚性聚脲
金属屋面受温度、荷载影响变形量大，喷涂聚脲需满足断裂伸长率＞450% 的指标，才能跟随基材变形而不开裂。刚性聚脲缺乏弹性，易在变形中破损，直接导致防水失效。
2、认准超耐冷热循环款
金属屋面夏季屋面温度可超60℃，冬季又低于常温，聚脲需承受频繁冷热交替。天冬聚脲和单组分聚脲的耐候性不足，长期使用易出现变软、开裂等现象，不适合金属屋面场景。
3、底漆必须“专款专用”
金属基材需搭配专用金属底漆，其附着力和抗水剥离性能更适配聚脲涂层。环氧底漆虽附着力强，但遇水后易与金属基材剥离，反而会让防水层整体脱落。
4、缺陷修补用弹性料，摒弃刚性腻子
屋面的裂缝、凹陷等缺陷修补，不能用刚性腻子或环氧腻子。这类材料无弹性，后续基材变形时会拉裂修补处，应选择与聚脲弹性匹配的弹性修补料，确保修补部位与整体防水层同步变形。

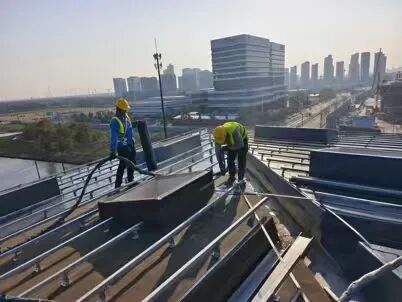

二、施工工艺：细节做到位，防水才长效
材料选对后，施工工艺的细节把控直接决定最终效果，尤其是易被忽视的预处理和厚度控制环节。

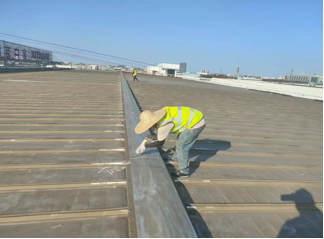

1、先做细部节点预处理
重点盯紧天沟、檐口、铆钉处是漏水高发区，施工前需单独处理。先清理节点处的灰尘、锈蚀，再用弹性修补料填补缝隙、包裹铆钉，形成第一道防护，避免因节点渗漏导致整体防水失效。
2、基材彻底清理，锈蚀不除等于白做

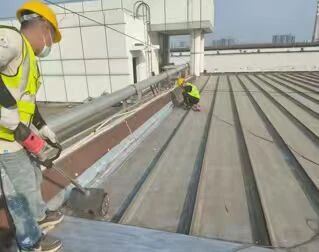

金属屋面的锈蚀、油污会直接影响聚脲附着力。施工前需用角磨机搭配除锈砂轮，将锈蚀打磨至露出金属本色，再用高压吹尘机清理灰尘，确保基材表面干净、干燥，为聚脲涂层提供稳固基础。

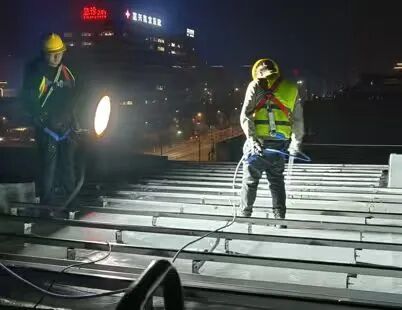

3、控制涂层厚度，1.5-2mm 是黄金区间
聚脲涂层并非越厚越好。厚度超过2mm 时，涂层自身收缩力会增大，可能将轻薄的金属屋面（如彩钢瓦）拉变形，反而产生新裂缝；厚度不足 1.5mm 则难以抵御外力损伤，1.5-2mm 的厚度能在防水性能和基材适配性间达到平衡。
